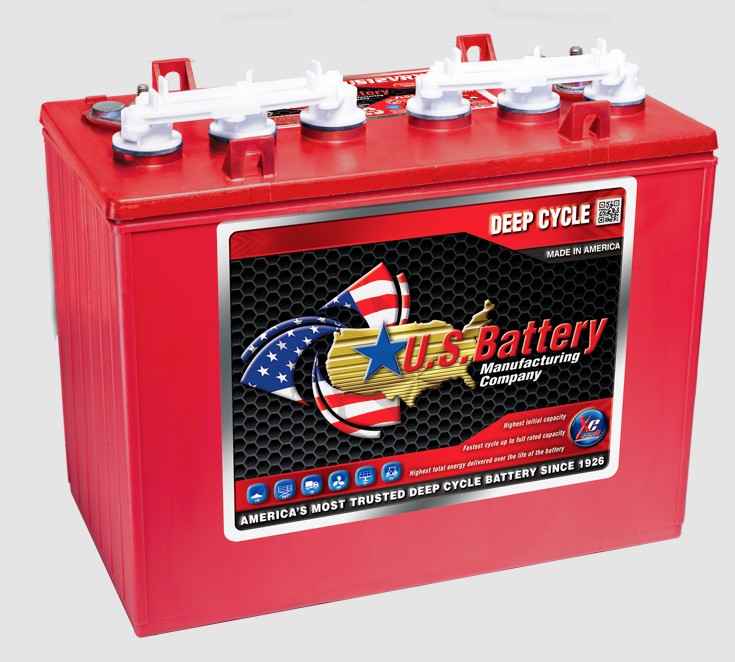

ディープサイクルバッテリー

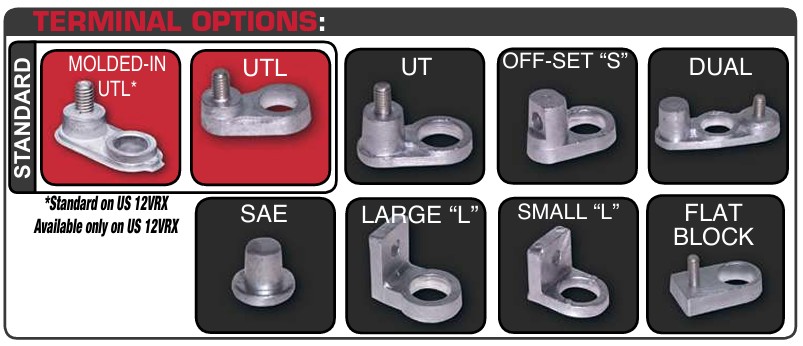

バッテリーターミナル表

現在お使いのターミナル形状を必ずご確認ください。
ご注文時に同形状のターミナルをご指定頂き、無改造で交換可能です

バッテリーベント・キャップ

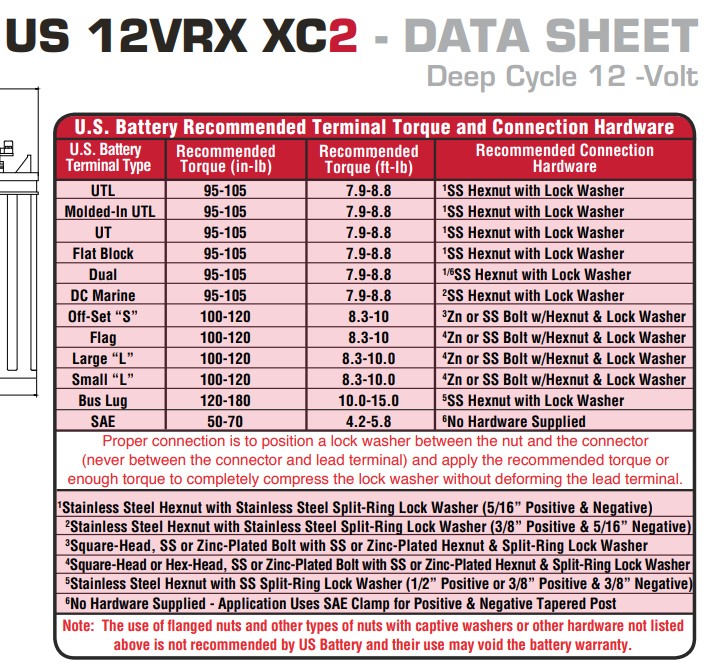

バッテリー データシート

バッテリー 充電方法

以下は、US Battery社製ディープサイクル製品向け2段階充電器を使用した充電推奨事項と充電プロファイルです。
※均等化充電モードとフロート充電モードは、充電プロファイルの段階には含まれません。

1. バルク充電：定電流（C/20Ahの約10%）でセルあたり2.45±0.05Vまで充電
例：6Vバッテリーの場合、セルあたり7.35±0.15V）
2. 吸収充電：定電圧（2.45±0.05V/セル）でC/20Ahの3%まで充電し、2～3時間保持後、充電を停止
充電停止は、最大時間（2～4時間）またはdV/dt（1時間あたりセルあたり4mV）で行うことができます
• （オプションのフロート充電）：定電圧2.17V/セル（6Vバッテリーの場合、セルあたり6.51V）で無制限に充電
• 均等化充電：定電圧（2.55±0.05V/セル）で通常の充電サイクル後、1～3時間延長充電（30日ごとに繰り返す）

注：完全放電からの充電時間は9～12時間。
吸収充電時間はバッテリーによって異なりますが、通常はセルあたり2.45ボルトで約3時間です。
フロート充電時間はセルあたり2.17ボルトで無制限です。
満充電時の比重は最低1.270です。

バッテリー温度調整：
80°F(26.6℃)を超える温度では、10°F(12℃)ごとにセルあたり0.028Vずつ電圧を下げ、
80°F(26.6℃)未満の温度では同じ量だけ電圧を上げてください。
ディープサイクルバッテリーは定期的に均等化充電を行う必要があります。

均等化充電とは、通常の充電サイクル後に行う、低電流で長時間充電することです。
この追加充電により、すべてのセルのバランスを保つことができます。
頻繁に使用するバッテリーは、月に1回均等化充電を行うことをお勧めします。
手動タイマー式充電器の場合は、充電時間を約3時間延長してください。
自動制御式充電器の場合は、充電完了後に一度プラグを抜き、再度差し込んでください。

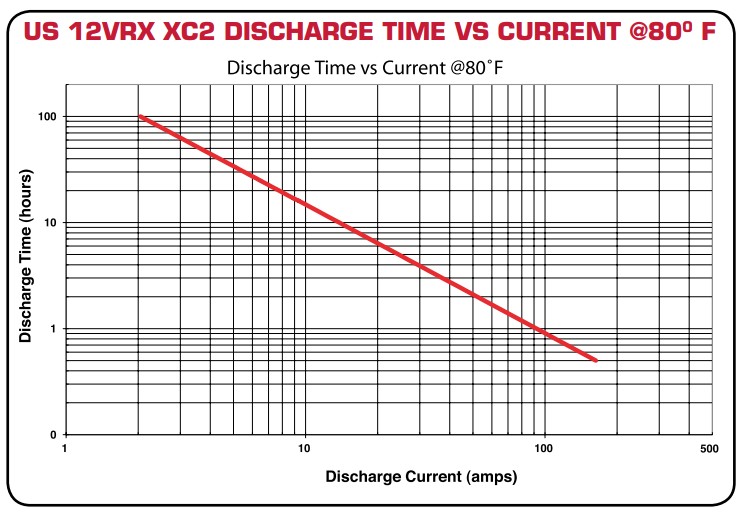

バッテリー放電時間と電流の関係

縦軸は「時間」・横軸は「出力電流値」を表しています。
このグラフでは
1時間放電した時は100～200Aの出力能力が有り
100時間放電した時は2A程度の出力能力が有る事になります。

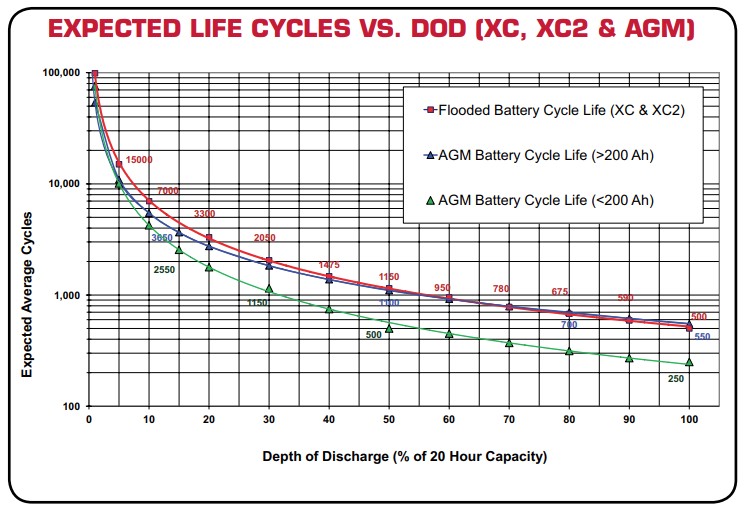

バッテリー期待耐用年数／サイクル寿命

バッテリーの耐用年数とサイクル寿命のグラフです。
バッテリー容量約50%の利用で約1,000回のサイクル能力が有ります。

バッテリー容量と温度の関係
